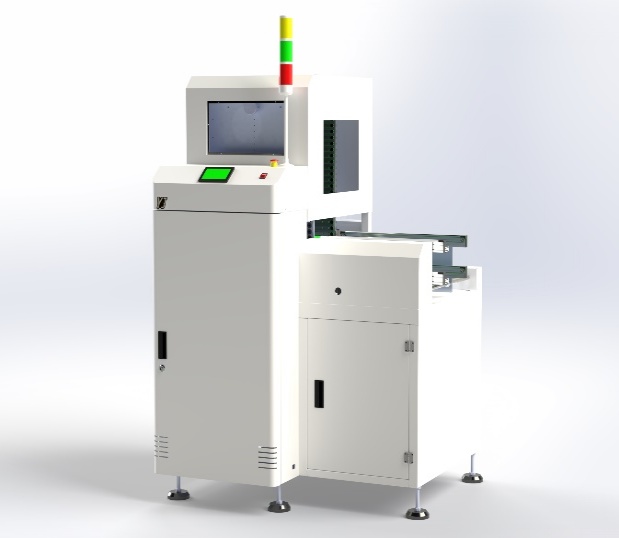

設備用途
以獨立升降與移載功能，緩衝前後段生產節拍。
單邊最多 20 片
設備特色
- SMT機器之間起緩沖作用
- 人機介面控制操作、功能切換、簡便更易懂
- PLC控制系統，多重電氣回路保護設計，安全穩定
- 暫存區有20個pitch可供停板
- 綜合多種功能，先進先出、后進先出、直通
- 伺服控制器定位，升降速度快，生產效率高
- 標準SMEMA信號通信方式
完整技術規格
| 項次 | 規格內容 |
|---|---|
| 01 | 進出板保護感應器，獨立升降，前后自帶0.6米接駁，2軌帶移載功能 |
| 02 | 外型尺寸:L1800*W1530*H1700mm |
| 03 | 機架采用鈑金焊制而成,專用鋁合金周轉箱 |
| 04 | 1、4定軌距離為686毫米,雙邊產品最大尺寸為：L510*W300 |
| 05 | 禾川伺服馬達驅動滾珠絲桿使Magazine步進升降 |
| 06 | 傳輸皮帶規格：W3.5mm扁皮帶，采用步進電機傳輸 |
| 07 | 送板方向:左至右 |
| 08 | PCB傳送高度: 920±30mm |
| 09 | 單邊最大儲板數量為20片,層間距為25mm |
| 10 | 松下PLC可程式控制器控制，觸控螢幕操作面板 |
| 11 | 具有自動緩存、先進先出、后進先出等功能 |
| 12 | 電源：220V 50HZ/功率:1.8kw |
| 13 | 氣源:0.4~0.6Mpa,耗氣量：約20升/分鐘 |
| 14 | 電箱一套 |
| 15 | 配標準SMEMA信號通信線2根 |
