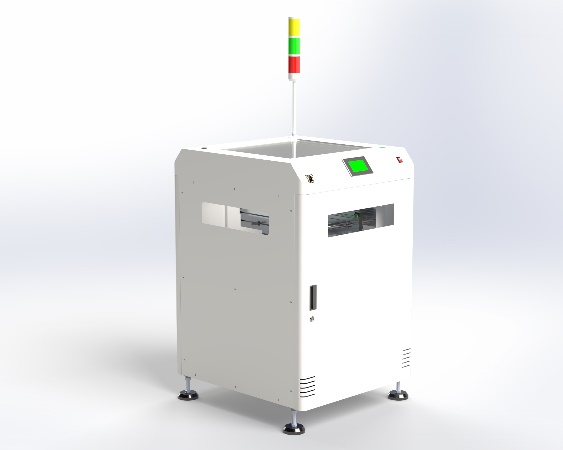

設備用途
平面旋轉 PCB 90°，配合二合一、L 型或 U 型線。
PCB 最大 1200 × 460 mm
設備特色
- 此設備主要用于SMT二合一生產線、L型線、U型線，使PCB板平面旋轉90度，改變其輸送方向，具有自動轉角功能
- 旋轉機構採封閉式設計，提供安全防護。
- PLC控制系統，彩色觸控螢幕操作界面
- 旋轉及平移動力采用步進電機，高效穩定，定位精準
- 標準SMEMA信號通信方式
完整技術規格
| 項次 | 規格內容 |
|---|---|
| 01 | 外形尺寸：L1620*W1715*H1200 |
| 02 | PCB最大尺寸：L1200*W460mm |
| 03 | 傳輸高度H=920±30 |
| 04 | 方向: 左至右 |
| 05 | 旋轉及平移動力采用步進電機，確保定位準確 |
| 06 | 具有90度轉角功能，根據客戶線體布局確定正時針旋轉和逆時針旋轉 |
| 07 | 三菱 PLC可程式控制器控制，觸控螢幕操作面板 |
| 08 | 傳輸采用W3.5mm扁皮帶 |
| 09 | 電源:2相220V 50HZ/功率：0.2KW |
| 10 | 電控箱一套 |
| 11 | 配標準SMEMA信號通信線1根 |
