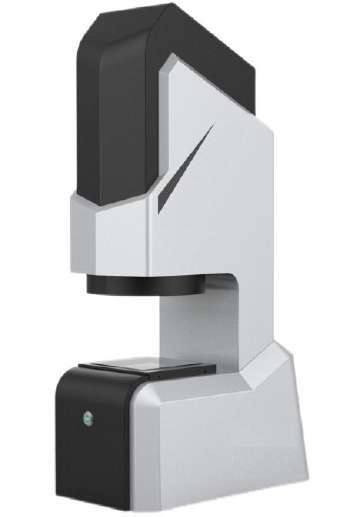

FKMDH-100PRO01 / 尺寸檢驗機FKMDH-100PRO
小型零件快速尺寸量測
適合連接器、端子、精密沖壓件與小型 PCB 等工件，快速檢查外形、孔徑、孔距及輪廓尺寸。
- 一鍵量測：自動辨識工件位置，支援同類零件多件量測。
- CAD 匯入：依圖面設定量測項目，減少重複設定。
- 數據報表：支援 OK／NG 判定、SPC 分析與量測報表。
洽詢此機型 主要規格
FKMDH-100PRO · 主要規格| 項目 | 規格內容 |
|---|
| 量測範圍 | 100 × 80 mm |
|---|
| 量測誤差 | ±(3 + L/100) μm |
|---|
| 重複性 | ±1.5 μm |
|---|
| 影像與光學 | 2,000 萬畫素相機；雙側遠心鏡頭；倍率 0.088× |
|---|
| 對焦與 Z 軸 | 自動對焦；Z 軸行程 70 mm |
|---|
| 工件最大重量 | 3 kg |
|---|
| 主機尺寸與重量 | 220 × 380 × 858 mm；30 kg |
|---|
| 電源 | AC 100-240 V，50/60 Hz |
|---|
L 的定義及量測精度適用條件，以正式技術規格書為準。
適用產品
電子零件、連接器端子、沖壓五金、齒輪、彈簧與小型 PCB 尺寸檢驗。
客易高科技《尺寸檢驗機簡易型錄》第 1 頁。資料與產品圖片來源：翔士昕 FKMDH-100PRO 產品簡介 2026/09/01。
查看此機型原始型錄頁

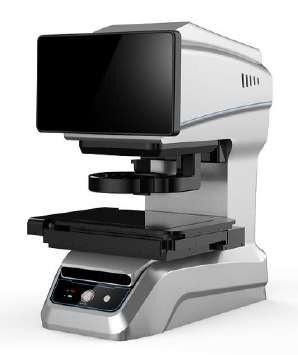

MDH-3020Plus02 / 尺寸檢驗機MDH-3020Plus
大視野拼接與雙倍率尺寸量測
適合較大尺寸 PCB、精密機加工件、塑膠框件及多件排放量測，以電動平台拼接與雙倍率切換涵蓋不同量測需求。
- 大視野拼接：廣視野量測範圍達 300 × 200 mm。
- 雙倍率切換：0.088×／0.176×，對應廣視野與高精度模式。
- 數據報表：支援 CAD 匯入、OK／NG 判定及 SPC 分析。
洽詢此機型 主要規格
MDH-3020Plus · 主要規格| 項目 | 規格內容 |
|---|
| 量測範圍 | 廣視野 300 × 200 mm；高精度 230 × 130 mm |
|---|
| 無拼接量測精度 | 廣視野 ±3 μm；高精度 ±2 μm |
|---|
| 拼接量測精度 | 廣視野 ±(4 + 0.02L) μm；高精度 ±(2 + 0.02L) μm |
|---|
| 重複精度 | 平台未移動：廣視野 ±1.5 μm；高精度 ±1 μm。平台移動：廣視野 ±2.5 μm；高精度 ±2 μm |
|---|
| 影像與平台 | 2,000 萬畫素相機 × 2；XY 行程 220 × 140 mm |
|---|
| Z 軸與工件重量 | Z 軸行程 75 mm；工件最大重量 5 kg |
|---|
| 主機尺寸與重量 | 579 × 492 × 810 mm；50 kg |
|---|
| 電源 | AC 100-240 V，50/60 Hz |
|---|
L 為平台移動量，單位 mm。測高、探針與輔助光源配置，請另行洽詢。
適用產品
PCB 外形與孔位、精密機加工件、塑膠框件、手機配件及多件同類零件量測。
客易高科技《尺寸檢驗機簡易型錄》第 2 頁。資料與產品圖片來源：翔士昕 MDH-3020Plus 產品簡介 2026/08/25。
查看此機型原始型錄頁提供產品圖面，確認量測需求
提供工件尺寸、量測項目、尺寸公差與每日檢測數量，由客易高協助評估適用機型及報價。
量測效果依工件與光源配置而定；規格、配備及交付條件以正式報價與驗收約定為準。
